Inverter Hòa Lưới 3 pha GoodWe GW15K-SDT-20 – 15kW, 2 MPPT (Series SDT G2 PLUS+)

Model	GW15K-SDT-20
Điện áp đầu vào tối đa (V):	1100
Dòng điện đầu vào tối đa mỗi MPPT (A):	30
Số MPPT/ Số chuỗi mỗi MPPT:	2/2
Trọng lượng (kg):	26.0
Điện áp đầu ra định mức (V):	380/400/415, 3L/N/PE

Bộ biến tần hòa lưới 3 pha GoodWe GW15K-SDT-20 – 15kW, 2 MPPT (Series SDT G2 PLUS+)

GoodWe GW15K-SDT-20 là biến tần hòa lưới 3 pha công suất 15kW, thuộc
Series SDT G2 PLUS+ (4–20kW | 3 pha | 2 MPPT). Dòng SDT G2 PLUS+ được thiết kế cho
khu dân cư & thương mại nhỏ, tối ưu sản lượng nhờ hiệu suất cao, đồng thời hỗ trợ các tùy chọn an toàn/giám sát như
VAFCI (tùy chọn) và giám sát phụ tải 24 giờ khi kết hợp thiết bị phù hợp (GoodWe HK3000).

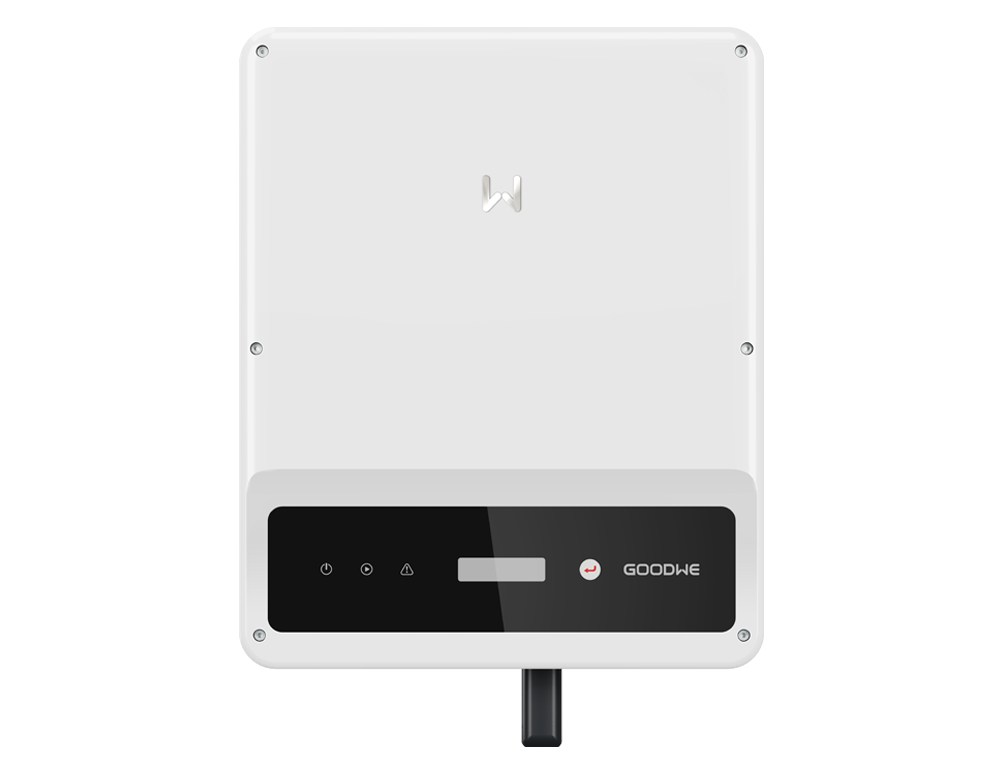

Biến tần GoodWe SDT G2 PLUS+ (hình minh họa) – mặt trước

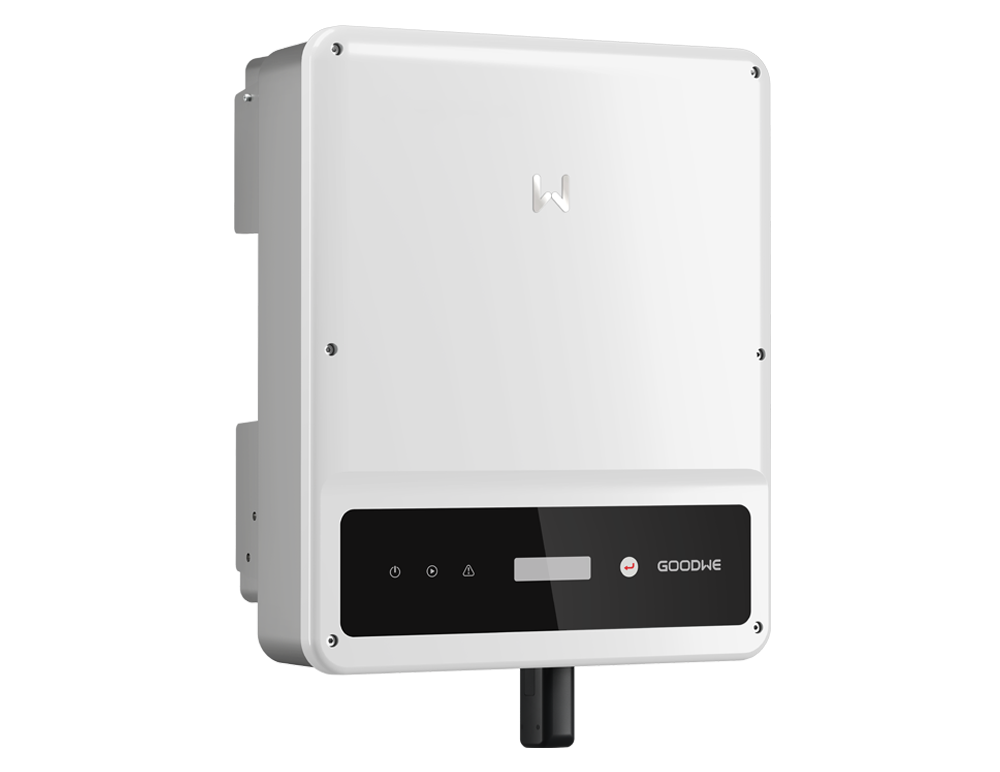

Biến tần GoodWe SDT G2 PLUS+ (hình minh họa) – góc nghiêng

Biến tần GoodWe SDT G2 PLUS+ (hình minh họa) – góc nghiêng khác

1. Điểm nổi bật của GW15K-SDT-20

Hòa lưới 3 pha, 2 MPPT – tối ưu khi có nhiều hướng mái/chuỗi PV độc lập.
Dòng DC lớn: 30A/MPPT, hỗ trợ 2 chuỗi/MPPT – linh hoạt khi dùng module dòng cao.
Vượt công suất: Series SDT G2 PLUS+ hỗ trợ DC oversizing lên đến 200% và AC overload 110% (tùy điều kiện theo datasheet).
VAFCI (ngắt mạch lỗi hồ quang) – tùy chọn ở đầu DC để tăng an toàn.
Làm mát quạt thông minh (nhóm 12–20kW) phù hợp vận hành tải cao liên tục.

2. Thông số phía PV (DC) – GW15K-SDT-20

Điện áp đầu vào tối đa: 1100V.
Dải điện áp hoạt động MPPT: 140–950V.
Điện áp khởi động: 180V.
Điện áp DC danh định: 620V.
Dòng điện đầu vào tối đa / MPPT: 30A.
Dòng ngắn mạch tối đa / MPPT: 37.5A.
Số MPPT: 2; Số chuỗi / MPPT: 2.

3. Thông số phía AC (hòa lưới 3 pha) – GW15K-SDT-20

Công suất đầu ra danh định: 15000W.
Công suất biểu kiến đầu ra danh định: 15000VA.
Công suất tác dụng AC tối đa: 16500W.
Công suất biểu kiến AC tối đa: 16500VA.
Điện áp đầu ra danh định: 380 / 400 / 415V, 3L / N / PE.
Dải điện áp đầu ra (theo tiêu chuẩn địa phương): 180–270V.
Tần số danh định: 50/60Hz; dải tần số lưới: 45–55 / 55–65Hz.
Dòng điện đầu ra tối đa: 24.0A.
Hệ số công suất: ~1 (điều chỉnh -0.8 đến 0.8); THD tối đa: <3%.
Đầu nối AC: Đầu cốt OT.

4. Hiệu suất

Hiệu suất tối đa (GW15K-SDT-20): 98.4%.

5. Bảo vệ & an toàn (tích hợp / tùy chọn)

Tích hợp: phát hiện điện trở cách điện PV, giám sát dòng dư, chống phân cực ngược PV, chống đảo lưới, bảo vệ quá dòng AC, đoản mạch AC, quá áp AC.
Công tắc DC: tích hợp.
Chống sét lan truyền: DC SPD Loại III (Loại II tùy chọn); AC SPD Loại III (Loại II tùy chọn).
Bộ ngắt mạch lỗi hồ quang (VAFCI/AFCI): tùy chọn.

6. Thiết kế & điều kiện vận hành

Dải nhiệt độ hoạt động: -30 ~ +60°C; độ ẩm tương đối: 0 ~ 100%.
Độ cao tối đa: 4000m (ghi chú: Úc 3000m theo datasheet).
Làm mát: Làm mát bằng quạt thông minh.
Giao diện/giám sát: LED; LCD (tùy chọn); WLAN + APP.
Giao tiếp: WiFi, RS485 hoặc LAN hoặc 4G (tùy chọn).
Kích thước (R × C × S): 415 × 511 × 198mm; trọng lượng: 26.0kg.
Độ ồn: <50dB; cấu trúc liên kết: không cách ly; tự tiêu thụ ban đêm: <1W; cấp bảo vệ: IP65.
Đầu nối DC: MC4 (4–6mm²).
